第四篇:修補高中音柱

圖1:查察共96隻單元。


圖2:中間發聲鋁帶。


圖3:南北極磁石條貼絕緣膠紙,綿條作為阻尼物。


文|CK麥


上期在低音柱大改造一文中,提及「首先中音不順暢,帶一點撕裂聲此起彼落,繼而高音時大時細不厭其煩」。在開篇時已立下宗旨,要將我們成功和失敗積累下來的經驗公諸於世。現繼而續之報導如何修補高中音柱。左右音箱共有72隻高音單元,和24隻中音單元。Gassie王和我們的技術顧問孫老闆,經過翻天覆地查察共96隻單元,撕裂聲的問題終於找出來,原來單元的振膜老化變形,大部份膠振膜噗了,電流通過時便產生撕裂聲。將全部中音單元拆下來修理(圖1),它分為三個組件中間是鋁帶振膜,上下分別為南北極磁石配件(圖2) 。噗起的膠振膜用風筒吹,冷縮熱脹的原理下使它平直,南北極磁石條貼上絕緣膠紙,避免磁石條接觸短路,加上綿條作為阻尼物保護振膜(圖3) 。經過冗長檢修拆裝工作,24隻中音單元全部恢復良好工作狀態,雖然修復工作非常艱辛但好有滿足感!高音單元沒有發生振膜噗起的現象,高音時大時細的問題,顧問孫老闆要出手,用最直接簡單方法,用萬能錶去量度,發現大部份超過幾十歐姆,經過幾十年的電流流過的銲點,已經老化接觸不良,72隻高音單元即144個銲點一一檢修,只需要更換6隻,66隻還保持良好狀態。在重置高音單元時,將新的單元平均分配在左右音箱,避免左右聲音有所不同。


圖4:中音用Acoustic Revive線並和串連的方法來接駁。


Gassie王是完美主義者,在檢修單元時,4條音柱進行大翻新,重新掃上油漆使它們光澤如新。高音的接線從表面看,已經殘舊不堪,別無他法只有換線。高音選用Gotham線,因為它音色比較平衡,和沒有太大個性屬中性類,也是非常出名的錄音室專業喇叭線。加上直徑只有1-1.3mm的幼線,因為涉及前面24加後面12共36個單元,用並和串連的方法來接駁,同時在一個有限空間的穿線孔內穿過,是一件非常消耗時間的工作(圖4)。

中音的多股線接點氧化生滿銅綠,這個情況非換不可。Acoustic Revive是單枝單晶銅喇叭線,選用是從美觀角度它能夠挺直屹立,全球只有台灣和日本兩地做單晶銅線,唯一選擇只有Acoustic Revive生產單枝線。中音接駁是每4個單元串連為一組,12個共3對線到底部接線柱。現在改為兩條單枝直立,每4個單元並在正負極單枝上,簡潔優美隔入音箱內,美觀外型上更覺美!還有一個附加值,單晶銅經過特殊處理,單晶銅份子排列緊密和一致,聲音中性、密度高、晶瑩通透,和聽得出聲音的毛剌感細緻很多,這都是Gassie王不是從幻想聽出來的結論,也是選用Acoustic Revive單晶銅單枝線的因由。


圖5:左邊中低音單元相位正常,右邊就出事了。


相位問題

自從在音響圈中流傳一份,唱片廠的0和180度列表後,大家都注重唱片和CD的相位,在音響系統播放時,是一項重要選擇程序,依從唱片或CD廠方的正負相位,有人依樣畫葫蘆跟隨指示,有人不理會這種吹毛求疵無聊動作。在音響系統接線相位上,今次音箱改造大工程,必須留意和不可出錯的事項,偶一不留神接駁錯了單元相位,便直接影響聲音重播效果。在這次接駁工程中有108個單元,即共接駁至少216個接點。今次得到澳門音響神教教主,星哥專程帶同一件專業精準相位測試儀,來檢收Gassie王的造工是否合格。他精通井木神功大法,飛機翼擴散板布陣神功,始創音箱擺位十二式,來頭不少,非一般高手浪得虛名。驗收工程尚未展開,已進入作戰狀態,星哥直接批評Gassie王一向工作態度不認真、不專注,馬馬虎虎敷衍了事。星哥深信108個單元你不會不駁錯,Gassie王反駁我的專業是造大工程,這個駁線小工程,你點解咁肯定我會出錯,你現在侮辱緊我的工作水平,和批評我的處事態度。你一言我一話不停打口水戰,為了最後要見到結果。Gassie王和星哥只好對賭,全部相位接駁正確無誤,星哥宴請在坐每一位朋友一齊去吃晚飯,反之Gassie王請食晚飯。開機進行測試,二人都緊張認真地去覆核每組單元的結果,高音72個單元正確無誤,中音24個單元判定合格,剩下的12個12吋單元,輸贏關鍵時刻到了,左邊2個中低和4個低音都過關(圖5),右邊4個低音單元是正相,2個中低音單元,在精準相位測試儀顯示是反相,Gassie王親自重覆再試答案都是一樣。星哥大樂不停譏諷Gassie王,要他認輸請食晚飯。Gassie王和孫老闆為了挽回聲譽,將整套系統的相位,由頭到尾反反覆覆檢查了幾次。在找不出原因下,孫老闆只好打開右邊部後級查看,這個隱藏死亡陷阱終於暴露人前,它輸出接線駁了反相,導至2個中低音單元反相。今回上演審死官,我很開心因為誰輸誰贏,我都有人請吃晚飯。現在二人在爭拗,全部單元沒有駁錯,星哥判輸,但相位測試儀是顯示反相,因為要信最後結果,星哥勝出合理。我的選擇來了,選擇一回家吃晚飯,選擇二一齊去食飯,但結帳後計人頭平分付鈔!鬧劇一場終於落幕齊齊去吃飯。在整套音響系統,由音源輸入到音箱出聲,全個流程相位都要弄得清清楚楚,十全十美,無瑕疵重播,才是一個玩得開心認真的發燒友。

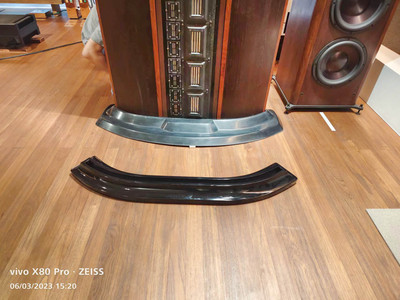

圖6:安裝實木圍邊腳座。


圖7:高中音,中低音和低音加上釘腳座。


音箱加釘腳

自從譚大夫和Bill英創立的神木系列,他們的神木釘引致現在各大音箱製造廠,爭相效法用上加厚音箱底座,配上特殊物料的釘腳,防震吸震調校水平等等精巧配件,增強賣點提供用家能夠靈活使用。Infinity IRS-3中高音箱底座,年事已高,膠邊底座不能固定,音箱保持挺直,仆前仆後偶有發生。低音音箱狀況還可以,但大音壓時就起震,解決辦法加釘腳座。高中音音箱膠邊底座,訂造一對實木圍邊,固定音箱和加釘腳座。加裝工程完成後(圖6、7),高中音、中低和低音音箱重播效果大幅提升,喜見改善不再言表。


線材匹配

從今次重生工程中,音箱內的接線在搭配上,都經過心思熟慮才下決定。高音用Gotham,中音和中低音用Acoustic Revive,低音用Nordost。四個音頻中,分別用上三種不同種類的線材,各有不同性格但都接近中性。Gassie王強調三種線,在不同頻道上使用,是有需要的安排,中音和中低音同時用Acoustic Revive,是想將鋁帶中音和12吋鋁盆中低音的不同特性拉近一點,化解兩種南轅北轍的單元希望能融和一起,寄望日後電分可以幫到他,解決這個困惑多時的轉接位。希望這個是成功搭配,做到想像中的效果。我都希望他實驗成功,配搭上都是紙上談兵,未有結果時都會停留在一個無限想像空間「我會成功!」,喜不自禁,加快步伐進行駁線工作,完工日是否成功日?只有天曉得。經驗告訴我,如果用上同一種線材,線材的特性表露無遺,喜歡的就趨之若鶩,像廣東菜無雞不成宴,線聲主導了你套音響。Gassie王這樣做是可以避免,更絕不會發生以下這個情況。高手到來很欣賞你套系統,聽罷品評時,誇誇其談,「高音甜、中音準、低音勁,一句講曬通透」。加送電影無間道片段,兩位影帝劉德華,和梁朝偉電影對白的金句,你豈不快哉!最後說出一個美好的讚美詞,結論是你套音響是非常之靚聲,我聽得出你用了某牌子的線,讚不絕口誇你懂得欣賞這種聲,只有識貨之人加上你有耳才懂得用它,用了它系統如虎添翼,你真是有對翼,靈魂飛了上半天了。是褒是貶,還是另有玄機,請各位看官判斷好了!


懷念昔日譚大夫

在年青時我認識譚大夫,大家尊稱他為天下第一大玩星。他隔三差五,有閑時便約Leo馮和眾鷹一齊到位於加多利山家中看他的新發現、小發明和新玩物。天羅地網避RF、清酒杯墊、木釘腳、鐵釘腳、唱片Clamp和毛絨布貼單元等等,改善音效的小玩意,又是考驗聽力時間。留下最深刻印象,就是聽他的3/5A播舒伯特的鱒魚五重奏,低音大提琴撥弦彈出,不同的「泵、泵、泵、泵」低音,示範他的要求,和他認為完美的低音大提琴聲。我嘖嘖稱奇一個細細的3/5A可以有這種力量。我趁機學習分辨四個「泵」不同的聲響,慢慢提升自己的功力。歲月流逝憶起過去的歡樂時光,到現在還很懷念當日的一切!



※ 本文輯錄自【音響技術】2023年12月號第507期 ※
