ELAC DS1200-GB精確超低由AutoEQ全盤激發


文|鍾啟源


對超低音略有經驗的發燒友,大概都會知道,音頻校正和擺位對超低音非常重要,因為超低音頻若要與兩聲道揚聲器取得理想融合,且不受聆聽環境的聲效特性影響,就不能夠隨意放置在房間角落,或把其隱藏在沙發之下或旁邊,而超低音量高低大小的調校不當,或者在低通濾波系統方面設置失誤,同樣未獲其利反受其害,原因這樣很容易導致不正常聲音反射,為音頻曲線帶來高低不平的峰值和谷值,影響超低頻的線性表現,帶來音染,甚至產生低頻「甩腳」追不上主聲道揚聲器的問題,這些正是純音響兩聲道發燒友對超低音一直望而卻步的因素。不過如果你應用的是ELAC DS1200-GB,就不必再擔心上述複雜問題,因為只要配合屬於第三代的ELAC Sub Control 3.0應用程式一併使用,就可以透過ELAC先進的AutoEQ均衡系統,對DS1200-GB進行自動音頻調校,助你輕鬆解決上述一連串擺位和調校上經常遇到的難題,加上ELAC DS1200-GB本身亦是一款由多種先進技術結合而成的超低音,確保這隻揚聲器能夠為用家營造出失真和音染兩者俱低的超低頻。



使用HEX懸浮邊設計

為了能夠產生勁道無匹的超低頻,ELAC首先為來自VARRO DUAL Reference系列的DS1200-GB,使用了兩隻特別研發的12吋長衝程AS(Aluminum Sandwich)錐盆單元,這隻特製的驅動單元所用夾層式錐盆,由重量輕盈的鋁金屬和韌性表現理想的紙質纖維結合而成,兩者以特別黏合程序組成三文治結構,帶來理想抗扭剛度,有效解決錐盆變形問題。具備理想阻尼特性的這隻夾層錐盆,還配合使用正在申請專利的HEX(High Excursion)懸浮邊設計,形狀獨特的懸浮邊幾何結構,有助讓作用力與雙向位移之間產生非常線性的相互關係,確保即使在大音量重播音樂時,DS1200-GB也能以極低失真忠實再現錄音訊號。

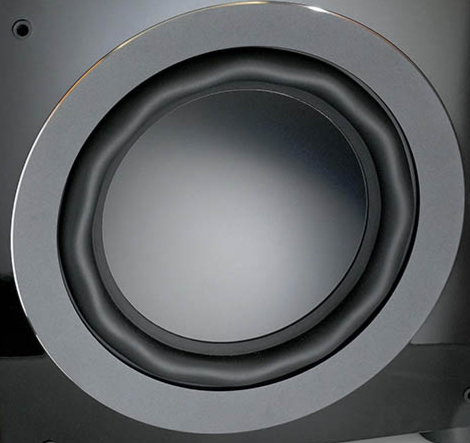

看起來帶凹凸不平觀感的HEX懸浮邊,與相同衝程的傳統驅動單元半圓形懸浮邊相比,HEX只需更窄的懸浮邊闊度,便已經輕易取得相同程度的低頻效果,而寬闊懸浮邊缺點在於會減低錐盆的有效輻射面積,容易因此造成非線性音頻再現效果。


利用Gryphon的左右Sub Out輸出連接Elac DS1200-GB超低音。


BASH放大技術

為了理想發揮DS1200-GB的長衝程活動,ELAC除了特為這隻12吋HEX單元鑄造堅固的Die Cast支架外,還使用特長和直徑達到2.5吋的大型音圈,使驅動單元除能抵禦大功率輸入外,又足以產生高聲壓大音量,現由原廠特為此匹配應用BASH技術的32bit DAC放大系統,讓DS1200-GB毫無難度發放勁量級超低頻,只因先進的BASH-Tracking放大技術能夠追踪輸入音樂訊號,並因應音樂或電影配樂的驚人動態變化所需,提供最大電壓擺動,配合模組式供電系統每秒進行超過400,000次開關,把BASH放大器的效率和潛能發揮到極致水平。與此同時,高亮度黑色漆面的Elac DS1200-GB梯形聲箱,其實是由厚36mm的MDF中等密度纖維板構成,內部配以適度阻尼物料和特別加裝堅固的交叉式支撐結構,使DS1200-GB產生最高達到118dB聲壓之餘,也因為所用兩隻12吋HEX驅動單元特別採用背對背的裝嵌編排,有助抑減聲箱震動,在BASH放大器源源不絕的功率驅動下,能夠澎湃洶湧帶動出地動山搖的雄渾有力效果。


以智能手機為Elac進行Auto EQ Setup,需要分兩次進行,一次在ELAC DS1200-GB附近,另一次在聆聽位置。音頻會從199Hz開始一路往20Hz超低頻段發送音波,同時顯示音頻大小的高低變化,完成後會出現Auto EQ Complete字樣。


多種調校方法幫助精確表現

音響組合以Elac DS1200-GB配合B&W 705 S3書架揚器使用,合併放大器是丹麥Gryphon的Diablo 333,這樣便正好藉此把Elac DS1200-GB以訊號線與Diablo 333的左右兩組SUB OUT音頻輸出端連接,而訊源則是瑞士CH Precision的四件頭SACD/CD機。為了讓DS1200-GB能夠在聆聽空間內取得線性音效,並與作為主聲道立體聲重播的B&W 705 S3聲效發揮相輔相成理想融合,實際應用,發覺可以透過DS1200-GB所具多種音頻調校和處理方式幫助達成這方面要求。其中最簡單便捷且非常有效的方法,就是採用以上提及的Sub Control App 3.0自動音效均衡系統。應用方法並不困難,而且Control App內設有圖文顯示,實際操作先以手機下載好Elac Sub Control 3.0這套第三代房間校正系統,然後把手機的咪高風靠近DS1200-GB並對準兩隻12吋 HEX驅動單元其中之一,啟動測試音頻便可以自動進行AutoEQ檢測。完成首度收音後,需要回到聆聽位置進行第二次音頻訊號的播放和接收,Elac DS1200-GB此際會根據在不同位置接收到的音頻數據進行分析,對比收集所得數據並根據房間獨特的聲學特性進行自動音頻校正,並同時載入到DS1200-GB的DSP訊號處理系統去,由於Elac Sub Control 3.0系統和DS1200-GB以藍牙方式溝通和無線連繫,因此,手機的藍牙功能若處於關閉狀態,在進行AutoEQ房間自動聲音均衡系統時,操作程式會提醒用家開啟藍牙功能,在這種情况下才能進行音頻數據收集,但就不必採用任何WiFi網絡連線。整體運作,輕鬆又流暢!

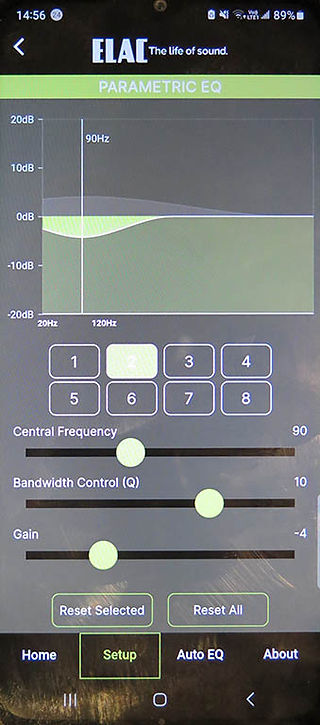

Elac Sub Control App 3.0的功能非常多元化,其中參數或EQ功能提供8個PEQ等化點選項,用家可以自行選定調節的頻率和幅度及範圍大小。


自選頻段調校的手動Setup程序

除了自動聲音均衡系統之外,DS1200-GB亦配備手動Setup程序,讓用家可以透過手動方式自行對Elac這隻雙驅動單元的Elac超低音進行參數式調校。在這方面的Setup程序和處理上,Elac Sub Control App 3.0提供包括低通濾波頻率、相位角度調節、延遲時間和參數式均衡器等的調校。當中特別值得一提的是當中的Parametric EQ,這套系統總數提供多達8個PEQ等化點選項,用家因此可以自行選定所需調節的頻率,後再藉此進行包括頻率覆蓋範圍、電平增益和頻寬控制(Q值)三方面的調整(調整範圍多大,對所選頻率前後的影響就有多大)。不過為免用家對此感到應用上的繁複難懂,Elac Sub Control App 3.0亦提供最簡單選項,就是以預設的重播模式對應不同音樂訊號。



應用預設音效模式同樣收效

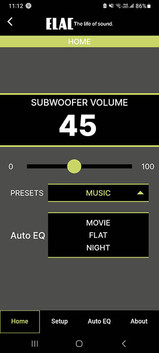

只要回到主頁Home,從四個預設的均衡模式進行選擇,便能夠發揮聲音均衡作用,而且包括電影、音樂、夜間和平坦這四個音效模式選項還可以與AutoEQ一併運作,達到輕鬆易用的效果。我在反覆聆聽和比較之後,留意到這四個預設聲效模式表現分別頗大,舉例說在重播鬼太鼓座的《富嶽百景》和《怒濤萬里》時,四個預設式中,始終以音樂模式表現最佳,此際發放出來的鼓聲亦特別深沉雄渾而且特具下潛能力,篠笛聲則亮而不刺,可見增添超低音其實並不僅只對超低部分發揮作用,就連中高也會因此而受惠。不過與此不同,重播《見龍卸甲》這類作品,則明顯會在改用電影模式後表現得特別生動活潑,除了殺氣騰騰的肅殺氣氛顯得份外強烈和特具表現力外,所現鼓聲也特別富刺激性,重播當中的〈五虎封將〉時,鼓聲更如猛虎出柙般具爆炸力,帶來震懾全場效果,可見預設的聲效模式會對不同類型音樂作出適度優化。至於聆聽各類人聲作品和古典音樂作品時,以音樂模式上陣不會有錯,但也不妨一試Flat模式來聽聽,或會因此帶給你更覺自然樸實的聲音效果,聽《Belafonte at Carnegie Hall》現場演出的雙唱片集和《The Magic Bow》時,我曾不斷嘗試切換不同音效均衡模式,不過若感覺活力不足的話,宜把所選模式轉換至音樂模式去,因為這樣有助帶來更佳音樂感,發揮更趨妙不可言的音樂重播和韻味。當然,運用提供多達8個PEQ等化點選項的參數式均衡器進行調校,樂趣更多,也有助發揮更優越的性能與效果。


其實,超低音揚聲器若調校得恰到好處的話,不僅能為書架式揚聲器提供低頻補償,且更能夠強而有效增添現場氣氛和感覺,就好像今次ELAC DS1200-GB與B&W 705 S3兩者匹配起來,便表現得相當合拍,最重要是速度一致的重播效果,有助B&W 705 S3的低頻能夠流暢自然地往下延伸,且感覺到就連高中頻應也因此而受惠,使全頻表現渾然天成,整體聲音密度也更進一步,讓音場表現出色而聲音生動活潑的B&W 705 S3,全頻效果更趨完滿,証明超低音揚聲器在兩聲道立體聲巿場有一定存在價值。


總結:

提起德國ELAC,發燒友鮮會第一時間聯想到他們的超低音,反而大家很自然都會想起他們的JET高音,又或是他們採用水晶切割面的三文治式夾層鋁金屬振盆低音單元,甚至乎對ELAC那隻俗稱磨菇頭的超高音也會略知一二。不過ELAC在這些年間,其實不經不覺已經推出超過十款超低音揚聲器,而且設計各具特色的這些超低音豐儉由人,迎合不同需要。其中來自VARRO DUAL Reference系列的這款在核心部分採用雙28bit數碼訊號處理DSP配合147MHz主時鐘頻率處理音樂訊號的ELAC DS1200-GB,除了本身的機能配置相當不俗外,還配合自動均衡調校系統在其中,因此,無論是透過使用ELAC Sub Control 3.0 App內提供的AutoEQ調校功能,或嘗試自行動手,在Sub Control 3.0 App應用程式內自選8段PEQ(Parametric EQ)參數式均衡系統對超低音在頻率、電平增益和影響範圍內進行調整,都能夠獲得稱心如意的超低頻效果和表現,先進的技術配合DSP運作,除了讓發燒友不會如過去般因為調校失誤而導致頻率不協調所產生的音染或聲音銜接不良現象外,高速瞬變反應,也能完全擺脫超低頻聲音脫腳問題,理所當然,最重要是音響系統確實能夠因為加添ELAC DS1200-GB而產生聲效表現上的改善,因此,為音響系統增添超低音揚聲器,絕對是音效升級的實用和理想方法之一,值得一試!


規格:

■頻率響應:17Hz-150Hz■最高輸出:118dB■低通分頻點:40Hz-150Hz■內置放大器@4Ω:1200W(RMS) / 2400W(峰值)■尺寸:421×482×416mm(H×WvD)■重量:37.9kg■零售價:HK$30,800 /只

■總代理:Audio Visual Master Ltd.



※ 本文輯錄自【音響技術】2024年6月號第513期 ※

● 版權所有,未經授權不得翻印、網上轉載及節錄 ●
