PMC prophecy7 座地喇叭纖形巨響氣動無疆

May 27
8 min read

文 I 祖兒

發燒友選購喇叭時往往陷於兩難：既追求容易「入屋」的細小外形，但又渴望擁有大型喇叭的低頻吞吐量。喇叭製造商自然明白箇中矛盾，積極研究在不影響喇叭體積的前提下提升低頻效率。當然，若果要加強喇叭的低音量，較折衷的方法莫過於在箱體上開一個氣孔，也就是所謂的低音反射式 (Bass Reflex) 設計，氣孔後方實是一條共振管道，當單元發聲時，單元背面的反相聲波會通過該管道產生共振，這個共振會與單元前方的聲波呈正相疊加，從而可提升低頻的音壓及延伸下潛能力。

第三種聲箱設計方案

可是針永無兩頭利，低音反射設計亦有它的先天限制，其講求絕對精準的反射孔設計，無論尺寸、形狀、管道設計等，每一環節都極為嚴格，設計不當便會適得其反，引發中、低頻段音染，甚至出現氣流雜噪。故此，有人就想到在傳統密封式 (氣墊式) 以及反射式以外的第三種聲箱設計方案：TL (Transmission Line) 傳輸線。該設計透過箱體內折疊的長形通道，引導低音單元背後的聲波出箱外，通道內鋪有吸音物，以衰減聲波中多餘的中頻共振，讓聲音介乎於密封與反射式喇叭之間，有較佳的低頻效率，同時也使低音變得較純淨。

今天說起傳輸線，相信即時會讓人想到英國 PMC這家喇叭巨頭，可是我們也知道傳輸線實際並非 PMC所創，而傳統式傳輸線喇叭的外形也相當龐大，並非小鳥依人類型。傳輸線聲箱概念早於 1934年由美國 Stromberg-Carlson Telephone Company工程師 Benjamin J. Olney 發明，但當時並非叫作傳輸線，而是以“Acoustic Labyrinth”「聲學迷宮」之名申請專利。及至 1965 年，英國工程師Arthur R. Bailey 在雜誌上發表了一篇名為《Non-resonant Loudspeaker Enclosure Design》(非共振喇叭箱體設計) 的文章，重新吸引廠家們對傳輸線技術的注視，亦為後世的傳輸線技術定下指導性基礎。

爐火純青的 ATL 技術

1990年 Peter Thomas和 Adrian Loader二人成功參照傳輸線技術再加以改良，製成了經典的 BB5監聽喇叭，翌年正式成立 PMC並按 BBC要求設計了另一款當時全球最細小的傳輸線喇叭 LB1，正式揭開了輕量化傳輸線喇叭的序幕。

直到三十多年後的今天，PMC 在傳輸線技術的應用上早臻爐火純青，甚至更發展出一套專利的獨門技術：ATL (Advanced Transmission Line) 先進傳輸線；而今次試聽的 prophecy7 座地式喇叭便是 PMC 再一次將 ATL 喇叭纖體化的完美示範。

內藏 1.91m 傳輸線

prophecy7 雖然用上廠方的 ATL 先進傳輸線低音負載技術，不過其外觀設計卻簡潔優雅，並且擁有僅 165mm 的極窄身面板，纖巧修長的它相信能輕易融入大多數家居環境。別以為外形苗條的 prophecy7 會有所妥協，原來其 965mm 高的箱體內就藏著長達 1.91m 的 ATL 傳輸線，以及可營造出 40Hz 的低頻響應。除此之外，prophecy7 的底部還設有最新的 LaminairX 導流結構，其源自廠方的 Laminair 層流導口設計，它的設計師 Oliver Thomas 原來就是 Peter Thomas 的兒子，擁有機械工程學背景，2006 - 2009 年在牛津布魯克斯大學就讀期間已在 PMC 工作，後期他轉投 Red Bull Technology 的 F1 方程式研發中心擔任電子硬件工程師，藉此掌握了更多專門的氣流及風阻等力學理論。直到 2012 年 Oliver 重回 PMC 擔任研發部經理，不久前他更與另一位創辦人 Adrian 的後人 Tom Loader 共同成為 PMC 的 Co-CEO，至於 Tom 就專責於內務管理，平常深居簡出甚少露面。

引進 F1 賽車氣流技術

諳熟氣流動力學的 Oliver 明白 ATL 技術的好處，但也知道低頻音波在離開 ATL 管口時仍會產生湍流，不單降低整體效率，紊亂的湍流更會形成噪音干擾，這也是不少低音反射式喇叭正在面對的問題。2016 年 Oliver 以“Laminair”之名創製出嶄新的層流導口，引進了 F1 賽車中相關的空氣動力學原理，將 ATL 傳輸線的排氣口改造成如 F1 賽車擾流板般的垂直導流鰭片，讓氣流能平均分佈到多條細長通道排放，減低亂流及風切聲，令低頻效果更純淨，氣流的吞吐也更快速，動態對比因此大幅提升。從此 ATL便與 Laminair 密不可分，也成了 PMC 喇叭的標記。

然而 Oliver 的研究精神並沒休止，以往 Laminair 技術是以 2D 模型作 FEA (有限元分析) 及 CFD (計算流體動力學) 來透過電腦軟件模擬風阻環境以輔助設計，但他發現最終氣流在箱內仍會產生一定的亂流，因此持續進行研究，並開發出新一代 LaminairX 技術，透過更精密的 3D FEA、CFD 模型，針對氣流通道的長、闊、高、深度和數量等作重新計算，最終加長 Laminair X 的通道至超過兩倍，又同時將鰭片增加至 8 片，形成一個 9 通道的設計。這複雜的幾何結構進一步減少空氣在高速排出時所產生的摩擦阻力與亂流，實現更佳的氣流導通效率，以及優化了低頻的傳輸速率，重播出時間相位更準確的全頻銜接。

達至理論上不可能的無音爆

在 LaminairX 的研發過程中，PMC 團隊更在英國伯克郡斯勞市 Heissluft 研究所的超音速風洞中，進行了 19 星期的實物測試，這風洞的規模僅次於美國 NASA 在加州矽谷的全尺寸比例風洞 (National Full⁃Scale Aerodynamics Complex)，其建於綠樹成蔭的郊區地底，是一個具有抗地震能力的低溫風洞，能檢測出精確的雷諾數 (Reynolds Number) 數值，亦即是能測試出氣流中的層流與紊流的黏滯力與慣性力。結果顯示 LaminairX 在超音速氣流下不僅能大幅抑制氣流產生的衝擊波，甚至出現理論上不可能的無音爆現象；在應用了 Laminair X 技術之後 prophecy7 的諧波失真降低了 3dB，表現甚是驚人。另外，PMC 更將 LaminairX 組件以厚重的全鋁合金鑄製，有助強化喇叭的重心結構，再透過天然純軟木層與箱體隔離，進一步增強低頻的控制力。

今年會展期間廠方展出了 prophecy 系列的一些組件，包括左邊的 LaminairX 及右邊的 n-compass，全部都以一體成形方式製作。

n-compass 複合導波技術

prophecy7 在 ATL 與 LaminairX 兩大技術加持下實有足夠條件在窄小箱體中展現強大氣量，滿足中小型聆聽環境所需，然而 PMC 再為它加入另一項注目新技術“n-compass”，提升其中、高頻聲音的清晰度與擴散效果。prophecy7 的高、中音單元外圍是一個一體成形的淺號角形擴散口及“Waveguide”導波網罩，兩者加起來就構成 PMC 的 n-compass 複合導波系統。

雖然有些品牌也喜歡用上此形式的號角擴散口來提升單元靈敏度及方向性，不過 PMC 認為若擴散口的形狀比例不正確，反倒會引發高次諧波失真並對聲波造成干擾，這亦是 n-compass 希望解決的問題。當單元播放波長小於其振膜直徑的頻率時，聲波的擴散度將會迅速收窄，尤其在中高頻分頻點區間，音場會出現不協調的銜接，而 n-compass 的設計就是透過電腦軟件模擬音頻運動曲線，為高、中音單元外圍設計出精密的擴散口及振膜前方的 Waveguide 導波網罩，提升它們的響應與相互融合性，使二者如同一個單元般無縫協作，達至相位與擴散上的有機整合。

花瓣波紋中音擴散口

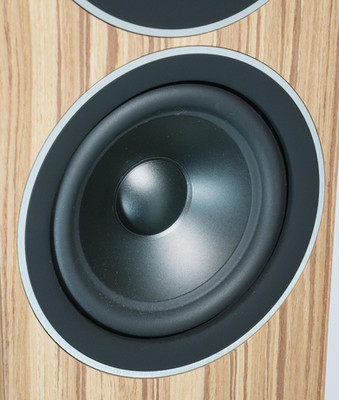

prophecy7 以三路三單元設計，低音採用 125mm 礦物振膜單元，配上鑄鋁支架作穩健的支撐。中音單元則採用 PMC 聞名專業音響領域的 PMC55 軟半球 55mm 中音單元，廠方將它裝置於雙重弧度波導結構的擴散器之中，這個擴散器以不同深淺的弧度形成如花瓣狀的波紋，淺層讓音頻擴散得更廣，深層則使音波能量更為聚焦。至於高音方面使用了 27mm 軟半球高音單元，配合依照參數而度身設計弧度的擴散器及 Waveguide 金屬罩，徹底加強音頻擴散及離軸響應效能，使高頻更平順且能量分佈更廣闊、更均勻。

本次試聽以 Lumin T3X作訊源，擴音機方面分別試過用一套 PrimaLuna EVO 100膽前、後級和一部 Gryphon Audio Diablo 333合併機來驅動，其實二者的效果我都喜歡，EVO 100優美的線條感讓 prophecy7聲音注滿溫暖的音樂韻味，充滿人情味，而 Diablo 333 的強悍動態又突顯了 prophecy7 能駕馭氣流的非凡控制力，低頻的刺激感可謂入木三分；最難於取捨下筆者唯有因應 prophecy7的氣流控制落墨，故今次試聽就以 Diablo 333 的配搭為依歸。

爆破力打穿鼓皮

先播 BIS 推出的《ORFF ：Carmina Burana (Chamber Version)》布蘭詩歌，由 Kroumata 打擊樂團演出，是一個以鋼琴、打擊樂為主的合唱版本。Kroumata 的演奏出名聲勢凶猛，第一曲「啊，命運女神」〈O Fortuna〉，鼓聲的激昂氣勢在 prophecy7 之中可謂盡情發揮，低頻下潛流暢而深具速度，與中低頻段更有著順滑的銜接，清徹地勾勒出大鼓的形態與質感。prophecy7 的低頻滾降速率不徐不疾極為自然，沒有多餘氣流引起所謂的「肥腫」感，大音壓下仍能清晰呈現出鋼琴的位置與合唱團的規模，打穿鼓皮的爆破力更是讓人聽得心花怒放，LaminairX 的優點顯而易見。

超越語言的音樂感染力

再來是蒙古民謠重金屬搖滾樂團 The HU 的《The Gereg》。或許有些朋友對 The HU 有點陌生，其實本碟的主打作〈Yuve Yuve Yu〉的 MV 在 YouTube 上載 7 年間，屢計點擊次數已超過 1.3 億。The HU 以傳統蒙古樂器結合現代重金屬搖滾，創造出一種獨特的“Hunnu Rock”「匈奴搖滾」風格，這次選播了〈Yuve Yuve Yu〉Acoustic 版本，主音 Gala 擅用蒙古「呼麥」(喉音) 主唱，發聲方法是喉嚨、口腔、鼻腔等部位的共振，唱的時候需要同時發出至少兩個聲部的聲音。prophecy7 的人聲通透飽滿並充滿能量，Gala 聲帶的摩擦與顆粒感一一皆有細緻的交代。此外，馬頭琴的獨特弦響以至細小琴腔的短促共鳴都能完美捕捉，塑造出極為鮮活的立體形象，配合粒粒分明的蒙古結他聲音，以及爽快利落的低頻節奏，讓人不禁手舞足蹈，仿如置身萬里無垠的大漠之中與歌者拍和，這種超越語言限制的音樂力量，在 n-compass 的出色感染力之中充份彰顯。

擺位容易. 無痛「離箱」

最後播放 Jon Batiste 與 Randy Newman 的〈Lonely Avenue〉，此曲考機之處是空氣感的重現，高、中音方面固然要求單元要有足夠的分析力，同時喇叭的擺位、單元擴散角度也會影響到空間感的表現。prophecy7 在這兩方面都能以高水平完成，既能成功構建出二人對唱的位置，鋼琴的定位及份量都甚為鮮明，低頻尾韻既具速度又深具量感，prophecy7 的氣定神閑表現甚至比起一些大型喇叭猶有過之。另外，它的擺位亦算容易，聲音能做到無痛「離箱」的效果，PMC 的 Waveguide 與 n-compass 技術實在應記一功！

總結：

PMC prophecy7 的吸引之處在於不犧牲體積的前提下突破固有性能，並且在設計上更達到了巧妙的平衡：一方面 Laminair X運用了空氣動力學的精準控制，實現低頻的極致潔淨、快速與質量，進一步解放了成名絕技 ATL 的真正威力；另一方面，新加入的 n-compass 導波技術則透過精密的聲波控制，顯著拓寬了「皇帝位」，解決聆聽環境對喇叭構成的侷限，帶來真正的沉浸式體驗，其優美的聲音絕對值得你細味。

規格：

■頻率響應：40Hz - 20kHz (-3dB)■靈敏度：88dB SPL 1W 1m■推薦功率：25 - 250W■ATL 長度：1.91m■阻抗：6Ω■驅動單元：125mm 礦物振膜低音/ 55mm 軟半球中音 / 27mm 軟半球高音■箱體 (高x寬x深)：965 x 165 x 310mm■重量：23.7kg (一隻)■售價：HK$71,800 (一對)

■總代理：新漢建業有限公司．電話：(852)24898068
