兩聲道發燒概念極級打造 Marantz AV 10 + Amp 10 前後級

攝文、攝影︱蒲東（部分照片由Sound United HK提供）

環繞聲格式在科技上雖然屢次突破，如日本東京的「The Media Integration Lab」的專業影音室，更連地下也嵌入了揚聲器，以做到上天下地真正360度包圍的「4π」22.2聲道環繞聲效果。但這種完美的環繞聲，在土地問題的大前提下，是極難入屋的，對於一般家庭來說，7.1.4可能已是極限，這也是家庭影院發展在全球苒苒放緩的主因。話雖如此，業界仍有不少同業精英，不斷創新精益求精，把家庭影院器材的質素推至更高峰。像筆者今次測試的Marantz AV 10 + Amp 10前後級，就是以兩聲道發燒概念打造而成，設計、用料、金工均見馬蘭士工程大師的力盡完美的匠人精神。

以兩聲道發燒概念及金工打造

1952年創立的馬蘭士多年來對音質的堅持大家有目共賭，近70年的歷史中，經歷過多次的革新，當中包括了其引以為傲的自家技術HDAM（Hyper Dynamic Amplifier Module）到電流回饋放大電路（Current feedback design）。到了2020年，Marantz 推出了全新設計的MODEL 30 和 SACD 30n，由新一代的Sound Master 尾形好宣先生（Yoshinori Ogata）接替逝世的石渡健先生，繼續為Marantz多年來堅持的「原音理念」音質把關之餘，亦為品牌最高檔次系列打開全新一頁﹕廠方稱，AV 10 / AMP 10是研發時間長達五年「史上位階最高」的多聲道旗艦，兩者都是在Marantz日本原廠的白河工廠製作之餘，並以 MODEL 30、SACD 30n的外型設計為藍本，連同理念、精神也全部傳承，Marantz AV 10 / AMP 10這套多聲道前後級，絕對是日系多聲道系統的頂峰，說是藝術品也不為過，我是否說得太誇張？那可以從二者的箱體說起。

全新箱體設計

我沒記錯的話，從我使用Marantz的多聲道前級AV 7005前，Marantz多聲道製品機箱都是採取2008年開始的「M-1 Design」，今次的AV 10 / AMP 10，則參照了2020年從MODEL 30、SACD 30n的兩聲道發燒級器材的外貌設計，感覺上更為貴氣﹕箱體的左右邊有高貴的壓紋設計，更有非常漂亮的LED燈圍邊。兩者前面板中央使用了Marantz真空管時代最經典的小圓型玻璃舷窗顯示屏，筆者極愛AMP 10的舷窗指針聲壓錶板，真的非常Classic！除了典雅的外表，AV 10 / AMP 10的箱體造工都是一絲不苟﹕全以鍍銅鋼板打造而成 —— 當中鍍銅可以阻隔高頻電磁波、鋼板則可以擋低頻電磁波，據廠方稱，此金屬物料原本是作為軍事用途，對於阻隔電磁波有立竿見影的功效。二者的底板更以三層構造以加強剛性再加上高密度抑振腳，以做到最好的抑振效果。另外前、側三組鋁合金板亦有2.5mm的厚度；側板採用 U 形設計，並以銅螺絲扣緊 1.2mm 厚的平面頂板。AV 10機背的鍍金RCA端子使用了Marantz兩聲道的頂級製品，最特別是RCA模組已剔除了視訊端子，視訊全交由HDMI負責。

劃分三大區域 減低相互干擾

打開AV10的機箱，你就會明白，甚麽是日本人一絲不苟的匠人精神﹕那些井然有條的線路設計與走位，可以用巧奪天工來形容。據廠方稱，為了最大限度減低機內電子雜訊的相互干擾，他們在開發過程中，會拿儀器測量各線路走位所發出的電子雜訊，再改善布局，最後把AV10的電路布局清楚劃分為三大區域﹕分別是純數碼區域（Pure Digital）、數碼模擬混合區域（D/A轉換）以及純模擬區域（Pure Analog），使各部電路之間雜訊干擾最小化。

首先在機箱近背部就是純數碼的區域，即系統控制、HDMI輸出入模組及數碼音訊處理線路，當中，負責多聲道DSP解碼、自動音場校正及超低音修正等功能的主電路晶片用上了運算能力為2000 MIPS的Analog Devices SHARC Griffin Lite XP雙核1GHz 處理晶片。此區域供電的兩份開關式供電模組（Switch Mode Power Supply）的工作頻率則是一般SMPS的三倍（100kHz以上）、遠在人耳聽覺頻率範圍之外。

在數碼區域下方就是數碼模擬轉換的線路板區域，Marantz以往的旗艦環繞處理前級就已經採取發燒級聲道的設計﹕如AV8805A就使用8枚32bit兩聲道DAC晶片ESS ES9010K2M做DAC轉換，比起坊間一些AV前級/合併機慣常使用一枚8聲道DAC晶片已經高檔很多，能更有效降低聲道之間相互干擾，但發表AV10時，Marantz廠方就說到，AV 10的DAC 轉換線路比起AV8805A更要高出兩個檔次 —— 只要細心比較，大家就會知道廠方為何出如此豪語﹕AV 10的DAC轉換電路使用與Marantz SACD/CD旗艦唱盤SA-10相同的高精準主時脈振盪器（Clock Oscillator）；將主時脈分配送出的Clock Fan-out Buffer時基誤差僅有環繞擴大機使用一般元件的1/1000；還以阻抗匹配補償主時脈送到每顆DAC芯片路徑距離造成的差異、減少時基誤差（Jitter），這些都是在多聲道器材，就算是旗鑑級別的，都極為罕見，所以我在上文也說，Marantz是以兩聲道發燒理念和用料去打造此AV10前級，誠意絕對爆燈！

霸氣十足的HDAM-SA3大陣

由機箱中間開始，就是模擬區域，即前級放大及電源電路。坊間很多環繞聲前級或合併機的高電平放大大都選用低噪音的OP Amp晶片，Marantz的多聲道產品則一向使用其發燒級兩聲道的獨家專利的超高動態放大模組HDAM —— 當中旗艦環繞處理前級的設置又再更加高級，所有聲道完全獨立、一個聲道用一枚單聲道HDAM線路板作前級放大，AV 10就總共使用了19枚Marantz HDAM-SA3作19個獨立單聲道高電平放大電路（在 DSP 處理時，已將超低音訊號拆分成 2 至 4 個進行獨立處理），能把串音降到最低。AV 10更是第一部使用與自家兩聲道製品同款HDAM-SA3的多聲道機種，HDAM-SA3是有恆流源、串疊自舉（Cascode Bootstrap）結構的電流負回授（negative feedback amplifier）放大電路，具備低失真與寬頻放大特性。大家看圖這一排HDAM-SA3大陣，真的霸氣十足！

此外，AV 10的HDAM-SA3以雙面4層印刷電路板製作，其中兩層作為訊號連接，第二層接地、第三層供電（AV8805A 只使用兩層式線路板），放大元件是SMD低噪音雙極性電晶體，放大電路則升級至醫療級高精度MELF無腳薄膜電阻。

超強大的聲頻電路供電模組

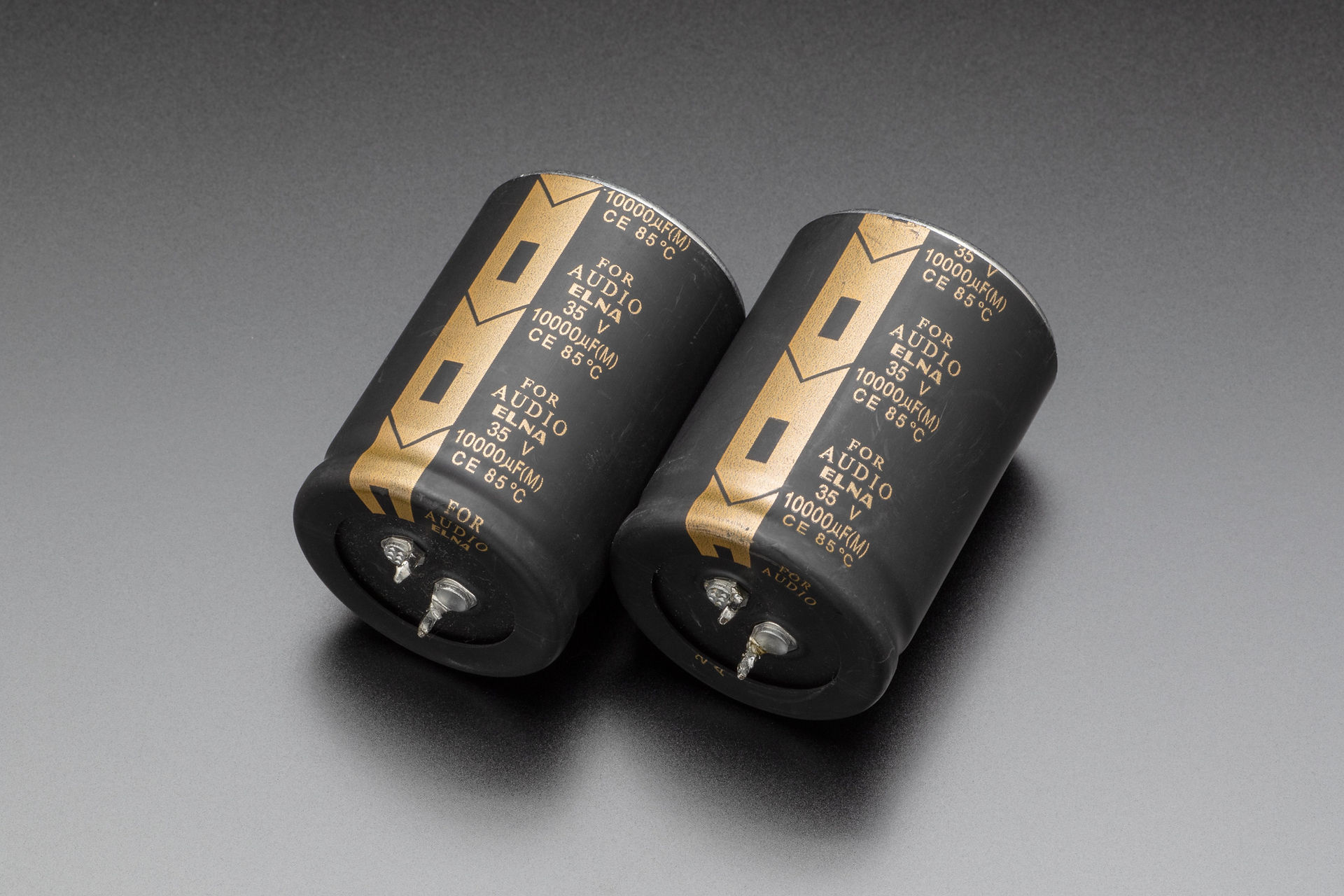

AV 10的聲頻電路以極其「龐大」的線性電源陣容供電：首先，大家看見圖中機箱前方的環形變壓器，以OFC無氧銅線繞製而成，並設有隔離罩與鋁製底板的那種，兩組次級圈分別連接到變壓器兩旁的雙電源（正負電源）電路板，一塊是±7V、另一塊是±12V，兩者分別都有整流、濾波與穩壓電路，並各自獨立配備兩枚Marantz向ELNA訂製的10,000μF音響專用濾波電容、總計40,000μF，尚未加計其他濾波電容！此種供電陣容多見於後級放大的供電模組，用於前級實在「補到流鼻血」！

最近數碼視/音格式全食

作為日系AV前級的頂峰，AV 10一共 19 聲道獨立處理能力，7 入 3 出HDMI 端子全支援 8K/60p 或 4K/120p 影像訊號，並有eARC能對應從智慧電視送出的Dolby Atmos與其他規格如IMAX Enhanced音效的多聲道編碼，它更設有可以 bypass 它的 OSD 介面、直接用平板電腦下載 Marantz 操作 app 進行所有設定的功能，專為追求聲畫完美的發燒友而設。此外，AV10當然附有 Audyssey MultEQ XT32 與 Dirac 兩大自動音場修正的程式。另外亦設可獨立處理四台超低音或 3 台超低音再加上一個低頻振子、可選 Standard 傳統 LFE 超低音模式或 Directional 融入主聲道喇叭，當作全頻喇叭模式發聲。處理音樂檔方面，AV10內置先進的HEOS網卡，能高效率處理串流音樂平台、音樂伺服器、乃至手機內的音樂檔（DSD、WAV、FLAC、ALAC、MP3、WMAZ、AAC多種格式全食，最高支援 192kHz / 24bit PCM / DSD 5.6MHz 檔案）。

Amp 10 極具彈性的後級

作為「一套西裝」的AV10與AMP10，AV 10是15.4聲道前級處理，但AMP 10卻有16聲道的輸出，「心水清」的讀者，就知道它有每組二聲道切換成Bi-Amp或橋接的功能，方便配合不同喇叭與多聲道配置，可謂彈性十足！

看看AMP 10的體積，再加上16聲道的配置，若又是「心水清」的讀者，當然會估到AMP10是使用Class D的功放模組 —— 它是使用D類「老祖宗」的丹麥ICEpower模組。若熟悉ICEpower模組特性的讀者會知道，購買ICEpower模組的音響廠家或用家，可以與ICEpower一方溝通，按照自家要求改變參數或選用指定元件，而 ICEpower模組的聲底基本上十分中性，廠家或用家要「調聲」調至自家喜愛或有代表性的聲音及性格，就要D類模組之前（後級輸入）的緩衝放大電路設計上着手 —— 我想「心水清」的讀者又會想到，以現任Sound Master 尾形好宣先生及其團隊技藝之高、做事之嚴，必然要親手打造Marantz自家聲底的的ICEpower模組。筆者在網上看到有傳聞說，在AMP 10開發前有考慮過現今最當時得令的Class D模組開發公司Hypex（Ncore），但Hypex則表示不會再摩改公司旗下的產品，ICEpower則「有計傾」，就此促成Marantz聲底的ICEpower模組，從圖中可見，AMP 10的後半部總共裝了8組一樣的二聲道放大電路，在每一組之間有金屬板做隔離，前半部則全部都是電源電路。AMP10每聲道可輸出 200W@8Ω/ 400W@4Ω，橋接後，每組平衡輸入可輸出 400W@8Ω。

所以AMP 10每一隻二聲道D類模組，原來應該是ICEpower400A2，但Marantz除了留低一枚ICEpower訊號控制調變與兩枚MOSFET驅動IC之外，其他部分幾乎全都改過，包括MELF電阻、電容與電感，以及訊號路徑，最後由 Marantz兩枚具有高迴轉率特性的HDAM-S2 緩衝放大電路板模組放大，此緩衝放大電路的電壓增益為0dB，作用是作電流放大降低輸入阻抗，減少雜訊影響，上邊的一組HDAM-SA2是在RCA輸入負責把單端訊號轉平衡、另一組HDAM-SA2則是純粹對應平衡輸入訊號。

據廠方說，最初打造AMP10時，已反覆評估供電部分是要用傳統電源又或是交換式電源，最終決定了自家打造大型開關式電源。主要原因是開關式電源是能確保AMP 10能5聲道同時達到200W @8ohm的額定功率，並且在大電流輸出狀態下仍能維持穩定。但雖然是開關式供電，AMP10在用料及屏蔽設計上亦沒有欺場﹕ 與AV10前級同樣配備一個 OFC 銅線繞製的環形變壓器及兩支 10,000µF 的 ELNA 音響專用電容器。除了在放大線路與電源電路間加上屏蔽外，也在每一份放大線路加上屏蔽避免串擾，機箱底部的雙層底盤除了一片厚 1.2mm 的底層外，上面再加一片厚 1.2mm 的鍍銅層。另外，電源輸入也加入屏蔽，務求將雜訊的影響降至最低。

以銅條作電流傳輸

AMP 10的電源電路連接到功放模組的送電路徑、Class D功放輸出級到Marantz喇叭端子，全以黃銅銅條連接，完全捨棄傳統的銅綫，以增強的大電流輸出性能。至於連接喇叭的端子，AMP10也使用了與自家高階擴音機MODEL 40n同款的黃銅喇叭端子「SPKT1+」，跟機還附送一個小道具，可以輕鬆把喇叭端子鎖緊。

配搭兩大自動聲場校正系統

AV 10內建Audyssey MultEQ XT32自動音場校正，亦可在付費後升級加入Dirac Live音場校正技術，但要提醒大家，Dirac Live需要使用電腦接上USB測試麥克風，據Sound United 的威廉Sir實戰經驗，他建議使用miniDSP UMIK-1。

測試器材：

主聲道：M&K Sound S-150 x 3

環繞聲道：Procella P6 x 4

天空聲道：Procella P5 x 4

重低音箱：M&K C15S、

M&K MX350SFXL、

PERLISTEN R18S

輔助後級：Marantz MM 7055

投影機：BenQ X12000H

投影幕：VISONE THX150”透聲幕

播放機：MAGNETAR UDP800

調校過程

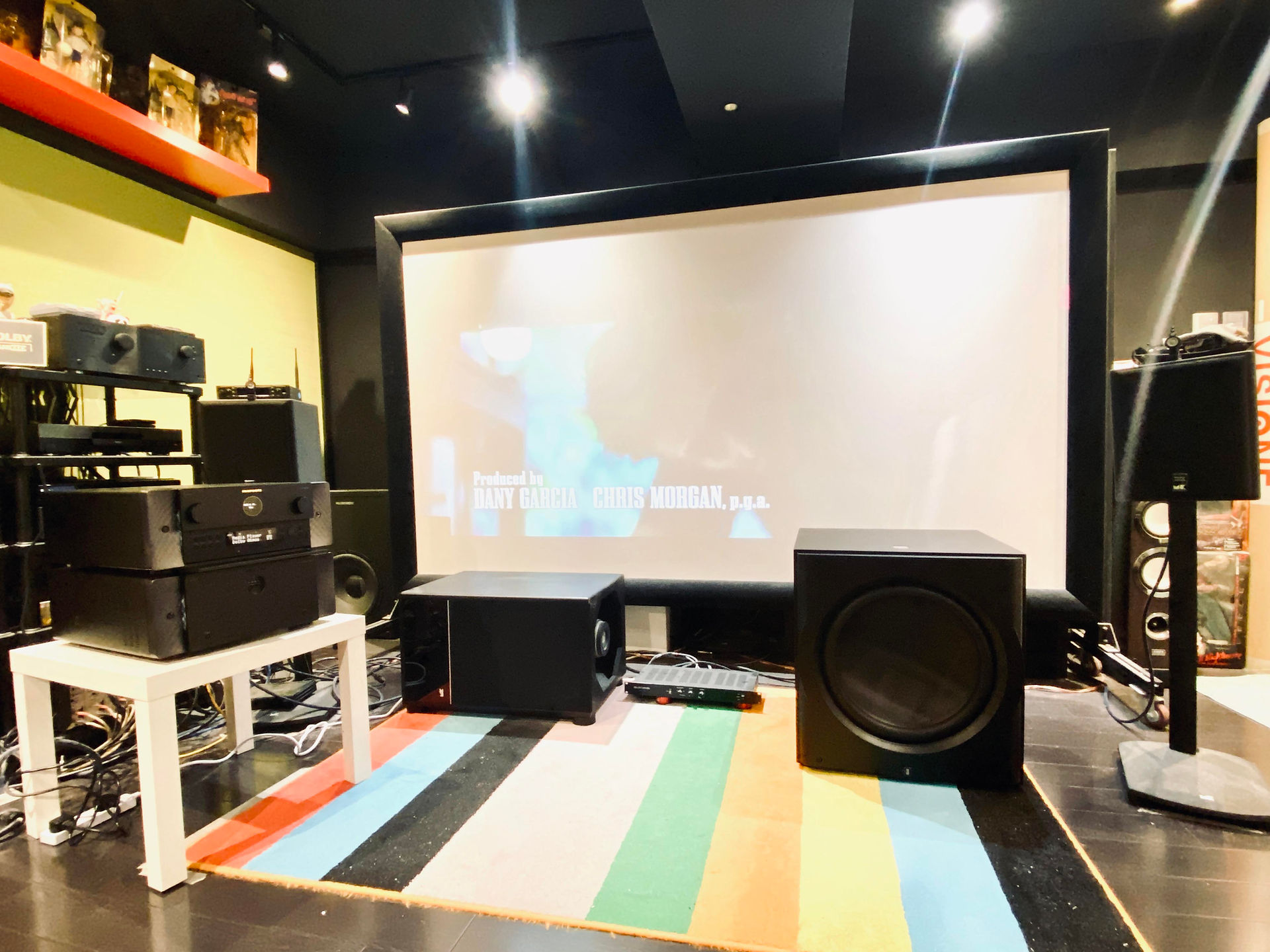

筆者今次主聲道使用三隻M&K Sound的S-150，後置四隻Procella P6，天空聲道Procella P5，另外以M&K C15S、M&K MX350SFXL及PERLISTEN R18S三隻低音炮組成7.3.4的組合作測試。為了聽真實這套組合的聲底， 我將AMP10 14聲道作 BTL 橋接，推好基本的七個聲道。天空聲道我則以自家的MM7055推動。有樣有趣的地方要向大家提及，就是AMP10 面板的聲壓錶是與Channel 1連結的，筆者就把平均最多訊號變化的中置聲道連上Channel 1。

筆者今次只使用了Audyssey MultEQ XT32自動音場校正，但原來使用AV10 OSD畫面調校，與使用Audyssey App 版自動音場修正的效果，兩者出來無論數據與真實聆聽感受，均有很明顯分別，使用APP調校低音能量感要充足得多，整體音場更飽滿立體，我不多說了，大家比較過就會知道，亦是「玩」AV 10 + Amp 10的一大樂趣。筆者在使用自動音場校正後再作微調。

還有一點值得一提的，在進入極漂亮的全新OSD畫面後，在Audio選項中有一「DACFilter」Filter 1/2兩種數位濾波模式選項，據OSD上的導航描述，其中一種濾波模式是「Marantz Sound」的經典兩聲道傳統風格，中、低頻濃厚、凝聚、聲音溫暖甜美但相對緩慢。另一種濾波模式則是聲音相對爽快清敏，瞬變較高速度較快，至於那個模式是那一種音色，我在此不說了，大家親自感受一下吧。筆者建議將兩種濾波模式再加上Audyssey MultEQ XT32開關比較一下，每套片子都試一下，總會找到你最喜愛的聲底。

總結：

Marantz寫給家庭影院發燒友的情書

Marantz AV 10與AMP 10由於太多東西可以寫，這篇文章字數已嚴重超越上限，筆者唯有盡最大努力以簡短的文字寫出心中感受：我試了多段大動態、定位、音樂的考牌級4K影碟，我敢說無論是動態、結像力、分析力、空間感、造工之精良、用料之講究，都是我聽過、看過的日系前後級組合中最好的，這是馬蘭士眾工程師寫給世界廣大家庭影院發燒友的情書，我強烈推薦各位讀者，一定要預約親身感受這對如藝術品的傑作！

Marantz AV 10規格：

■聲道處理：15.4聲道環繞處理前級■頻率響應：10Hz～100kHz(+1,-3dB Direct Mode)■訊噪比：105 dB■失真率：0.005%（20Hz～20kHz）■輸出：非平衡1.2V、平衡2.4V■HDMI端子：7組輸入、3組輸出■AV複合影像端子：4進2出■色差輸入端子：3進1出■音訊輸入端子：XLA×1、單端二聲道（RCA）×5（含Phono×1）、光纖×2、數位同軸×2■輸出端子：17.4聲道平衡×1、17.4聲道單端×1■其他輸出入端子：RJ-45網路端子×4、USB輸入×1、測試麥克風輸入×1、FM天線×1、AM天線×1、Wi-Fi與藍牙天線×2、紅外線接收器端子×1、RS-232C×1、DC Trigger輸出×2■尺寸（寬×高×深）：442×189×503mm■重量：16.8kg■零售價：HK$55,000

■查詢：Sound United HK．39000120

Marantz AMP 10規格：

■聲道輸出：16聲道功率擴大機■額定輸出功率：每聲道200瓦（8歐姆,1kHz,THD 0.05%）、每聲道400瓦（4歐姆,1kHz,THD 0.7%）、橋接400瓦（8歐姆,1kHz,THD 0.05%）■頻率響應：5Hz～70kHz(±3dB)■輸入靈敏度：非平衡1.4V、平衡2.8V■電壓放大率：29 dB■訊噪比：110 dB（IHF-A）■尺寸：442×189×488mm（W×H×D）■重量：19.8kg■零售價：HK$55,000

■查詢：Sound United HK．39000120
